SPP型化工混流泵
SPP型化工混流泵

SPP型化工混流泵

概 述SPP混流泵是介于離心泵和軸流泵之間的一種泵,又稱斜流泵。適用于化工流程中強制循環、海水養殖、城市煤氣工程、水處理系統。SPP泵能夠經濟有效地輸送大流量、低揚程的、純凈的或含有一定顆粒的,化學中

產品介紹

概 述

SPP混流泵是介于離心泵和軸流泵之間的一種泵,又稱斜流泵。適用于化工流程中強制循環、海水養殖、城市煤氣工程、水處理系統。SPP泵能夠經濟有效地輸送大流量、低揚程的、純凈的或含有一定顆粒的,化學中性的或有腐蝕性的液體(強腐蝕性液體需說明)。SPP化工泵性能高、能耗小,泵在整個機能范圍內的能耗平均,可以在閉閥下啟動,而電機不至過載,過流截面大,不易堵塞,結構緊固,使用壽命長。

SPP混流泵與離心泵、軸流泵的區別

1.從流量、揚程來比較

SPP混流泵的流量比離心泵大,比軸流泵小;

SPP混流泵的揚程比軸流泵高,比離心泵小;

SPP的流量從每小時數百噸到數千噸不等,揚程從5米到20米左右。

2.從液體流出方式來比較

當電動機帶動葉輪旋轉后,SPP既能產生離心力,也能產生軸向推力,是離心泵和軸流泵的綜合。離心泵葉輪旋轉只有離心力,軸流泵葉輪旋轉只有軸向推力。

混流泵的結構


SPP型化工混流泵

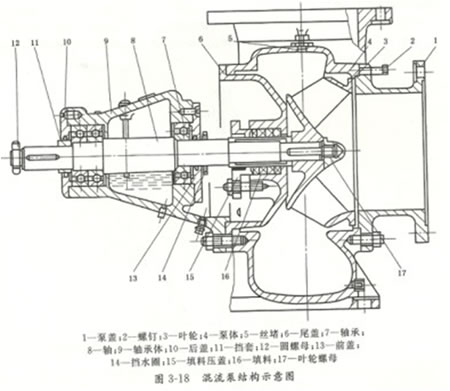

混流泵的結構,不管是蝸殼式混流泵還是導葉式混流泵,都是同樣由葉輪、泵殼、泵軸、軸承和填料密封裝置五個部件組成(圖3-18)。蝸殼式混流泵的外形酷似離心泵;而導葉式混流泵的外形則很像軸流泵。混流泵葉輪形狀粗短,它一部分像離心泵的葉輪;一部分又像軸流泵的葉輪,葉片是螺旋形扭曲葉片,葉輪葉片間的流道較寬,葉片出口邊傾斜;它與離心泵和軸流泵葉輪內水流狀況不同。水在混流泵葉輪中流動.是軸向進來.以傾斜的方向流出去,所以,混流泵又叫做斜流泵。泵殼的結構形式有兩種:一是蝸殼形.例如HB型混流泵,基本上與離心泵相同,但其泵體寬大,臥式安裝使用;另一是圓筒形.例如導葉式混流泵、農排泵,它們與立式軸流泵相似,泵體內也裝有導葉,立式安裝使用。

特 點

混流泵是一種"拉出"式結構泵,在檢查和拆卸葉輪和軸封時,毋須將與泵體相連接的管路拆開。

裝有精密加工的泵軸,裝有稀油潤滑的軸承,在填料函蓋中裝有防護軸套。

軸承箱的油位,可由恒位油杯來控制。

泵體的支腳,可承受來自管路的任何載荷,并直接傳遞給基礎。這樣,轉子不會因為泵承受受載荷而產生彎曲,從而保證軸承的使用壽命。

由于較大的過流面積,從而減少阻塞。

泵的旋轉方向,從驅動端看,為順時針方向。 動力驅動可采用電動機或內燃機。 泵裝置上可以配備完整的放氣裝置,有利于吸入管路的排氣。

性能參數

泵性號
轉速n(r/min)

葉輪
代號

葉輪
外徑
(m)

流量

(m3/h)

揚程
H (m)

汽蝕余量
(NPSH)r (m)

電機型號及功率(KW)

輸送介質密度(kg/m3)

1000

1350

1840

SPP17 1/2-20
n=1450

A
B
C
D

236
222
210
198.5

360
340
320
300

8.5
7.5
6.3
5.0

3.2
3
3
4.5

15
11
11
7.5

160L
160M
160M
132M

18.5
15
11
11

180M
160
L160M
160M

32
18.5
15
11

180L
180M
160L
160M

SPP20-25
n=1450

A
B
C
D

270
254
240
226.5

530
500
460
430

11.2
10
8.5
15

4
3.9
3.8
5.5

22
22
18.5
15

180L
180L
180M
160L

30
30
22
18.5

200L
200L
180L
180M



30
22



200L
180L

SPP20-25
n=970

A
B
C

270
254
240

350
330
300

5
4.5
3.9

4
3.8
3.6

7.5
7.5
5.5

160M
160M
132M

11
11
7.5

160L
160L
160M

15
11
11

180L
160L
160L

SPP221/2-25
n=1450

A
B
C
D

304
285
270
255

700
650
625
575

15.8
14
11.5
9.5

5
5
5
5

45
37
30
22

225M
225S
200L
180L

55
55
45
30

250M
250M
225M
200L

75
75
55
45

280S
280S
250M
225M

SPP25-25
n=1450

A
B
C
D

338
317
300
283.5

900
850
780
725

24
21
18
14

6
5.9
6
6.1

90
75
55
45

280M
280S
250M
225M

110
90
75
75

315S
280M
280S
280S



110
75



315S
280S

SPP25-30
n=1450

A
B
C
D

317
300
283.5

1100
1040
950
880

19.5
17
14.8
12

6.4
6
5.8
9

90
75
55
45

280M
280S
250M
225M

110
90
75
75

315S
280M
280S
250M



110
75



315S
280S

SPP25-30
n=970

A
B
C
D

338
317
300
283.5

750
700
650
600

8.5
7.6
6.5
5.3

4.7
4
3.8
7.2

30
22
18.5
15

225M
200L2
200L1
180L

37
30
22
18.5

250M
225M
200L2
200L1

45
37
30
30

280S
250M
225M
225M

SPP30-35
n=970

A
B
C
D

405
380
360
340

1300
1200
1150
1050

12.2
11
9
7.2

4.4
4
4
6

75
55
45
30

315S
280M
280S
225M

75
75
55
45

315S
315S
280M
280S

110
90
75
55

315M2
315M1
315S
280M

SPP35-35
n=970

A
B
C
D

472
444
420
396.5

1600
1500
1450
1300

21
317
13.5
11

5.2
5.3
5.5
7.8

132
90
75
55

315M3
315M1
315S
280M

160
132
110
75

355S2
 315M3
315M2
315S



132
110



315M3
315M2

SPP35-40
n=970

A
B
C
D

472
444
420
396.5

2000
1900
1800
1700

17
15
12.2
10

6
5.5
5.2
8

132
110
90
75

315M3
315M2
315M1
315S

160
160
110
90

355S2
355S2
315M2
315M1



160
110



355S2
315M2

SPP35-40
n=730

A
B
C
D

472
444
420
396.5

1500
1450
1350
1250

9.6
8.1
7
5.7

4
3.9
3.6
5.8

55
45
37
30

315S
280M
280S
250M

75
75
55
37

315M1
315M1
315S
280S

110
90
75
55

315M3
315M2
315M1
315S

SPP40-40
n=970

A
B
C
D

540
507
480
453

2400
2300
2100
2000

28
22
18
14.5

7
7
7
9.8

250
185
132
110

355L
355S3
315M3
315M2


250
185
160


355L
355S3
355S2



250
185



355L3
355S3

SPP40-45
n=970

A
B
C
D

540
507
480
453

3200
3000
2800
2500

20.6
18.5
16
13.5

8
7.5
7.1
7

250
200
160
132

355L
355S1
355S2
315M3



220
185



335M3
355S

250




355L

SPP40-45
n=730

A
B
C
D

540
507
480
453

2400
2200
2000
1800

11.6
10.9
9.5
8

6
5.4
5
8

110
90
75
55

315M3
315M3
3115M1
315S

132
132
110
75

355S2
355S2
315M3
315M1

185
160
132
110

355M
355S4
355S2
315M3

SPP45-50
n=730

A
B
C
D

608
571
540
510

3300
3100
2900
2600

15 .8
13.8
12
10.2

5.2
5
5
7.3

185
160
132
110

355M
355S4
355S3
315M2



160
132



355S4
355S2




185




355M

SPP45-50
n=580

A
B
C
D

608
570
540
510

2600
2500
2300
2200

10
8.6
7.8
6

3.4
3.1
3
5.8

90
75
75
55

355S2
315M3
315M3
315M3

132
110
90
75

355M
355S4
355S2
315M3


160
132
90


355L
355M
355S2

SPP50-50
n=730

A
B
C
D

675
634
600
567

3700
3400
3200
3000

24
20
16
12.8

5
5
5
7



185
132



344M
355S2




185




355M



SPP50-55
n=730

A
B
C
D

675
634
600
567

4500
4300
4000
3800

20
17.5
15
12.3

5.5
5.1
5
7.6




185




355M





SPP50-55
n=580

A
B
C
D

675
634
600
567

3600
3400
3200
3000

12.6
11
9.4
8

3.8
3.4
3.1
5.8

160
132
110
90

355L
355M
355S4
355S2



160
132



355L
355M




160




355L

SPP55-60
n=580

A
B
C
D

742
696
660
623

4800
4400
4100
3900

15
13.5
11.5
9.5

5.2
5
4.0
7 2



132
132



355M
355M





SPP55~60
n=480

A
B
C
D

742
696
660
623

3900
3700
3400
3200

10.5
9.1
8
6.5

3.5
3.2
2.9
2.7







SPP60-60
n=580

A
B
C
D

810
760
720
680

5200
5000
4500
4300

21.5
17
14
11

5.6
5.6
5.6
7.8

注:1、訂貨時。泵名稱由泵型號和葉輪代
號組成。例如:SPP20-25泵,葉輪代號為A,
則泵名稱為SPP20-25A。
2、大于SPP50-50規格的泵,此表中 空白處
的電機型號在訂貨時另行商定。

SPP60-65
n=580

A
B
C
D

810
760
720
680

6200
5800
5400
5100

17
15
13
10.5

6.2
6
5.8
8

SPP60-65
n=480

A
B
C
D

810
760
720
680

5200
4900
4700
4400

11.5
10
8.5
7

4.3
3.8
3.7
7



本文網址:http://www.6-du.cn/content/?70.html
標簽:SPP型化工混流泵,混流泵
上一篇:沒有了
下一篇:HZW化工軸流泵
