概 述

IH化工離心泵為單級單吸懸臂式離心泵。其標記、額定性能點和尺寸等采用國際標準ISO2858-1975(E)，是機械工業部確定取代F型腐蝕離心泵的節能、更新換代產品，能滿足化工流程中輸送有腐蝕性粘度類似于水的液體。

泵的輸送介質的溫度一般為20℃～105℃,必要時采用適當冷卻措施，輸送的介質溫度可更高。

泵的*高工作壓力按1.6MPa設計。

本系列泵的性能范圍(設計點)：流量為6.3～400米3/時，揚程為5～125米。

根據所輸送介質對泵腐蝕的情況，用戶可選用相適應的觸液部分的材質。泵與介質溫度接觸的主要零件如下表所示。

表一 材質及代號表

除上表所列材質外，允許用戶選用其他所需的適合本系列泵生產的材質。材料及其代號原則上應符合GB2100-80標準的規定，對沒有規定代號的材質可采用國際通用的材料代號或國內公認的材質代號(如行業或本企業的規定)。

IH型化工泵適用區域廣泛，如化工、冶金、電力、造紙、食品、制藥、合成纖維等工業部門用于輸送腐蝕性的或不允許污染的介質。

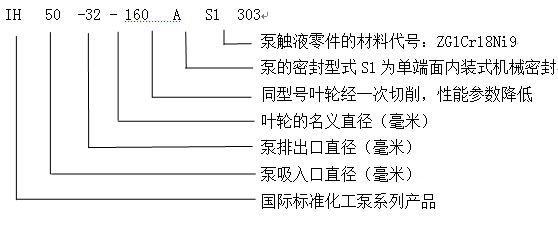

泵型號意義說明舉例：

泵的結構說明

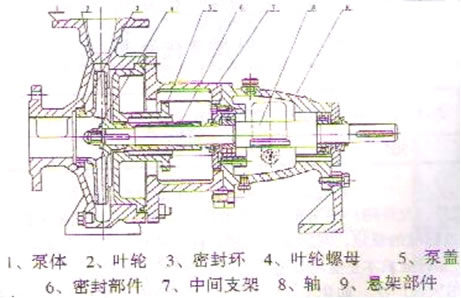

2.1 ih化工離心泵主要零部件(見下圖)有1-泵體 2-葉輪 3-密封環 4-葉輪螺母 5-泵蓋 6-密封部件 7-中間支架 8-軸 9-懸架部件等。

2.2 泵的旋轉方向：從驅動端看，按順時針方向旋轉。

2.3 泵的結構特點(見圖)，是泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的連接把泵蓋夾在中間。流體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上，懸架通過止口固定中中間支架上，并用懸架支架支撐底座上，為拆卸方便，設計加長聯軸器，檢修時可以不拆卸進出口聯接管路、泵體和電動機，只需拆下加長聯軸器的中間管聯接件即可退出轉子部件進行檢修。這是國際上一種通用的結構形式。

2.4 泵的密封形式采用填料密封或機械密封，由用戶根據需要選用，同時也允許采用適合于ISO-3069規定的密封空腔尺寸和其他結構的軸封形式，如帶波紋管的機械密封和付葉輪密封等。

性能表
