概 述ZA石油化工流程泵為單級單吸懸臂式渦殼泵,產品執行標準API610,VDMA24297(輕/中型),泵體為腳支撐,單吸葉輪,軸向吸入,徑向排出。軸向力采用前后口環及平衡孔進行水力平衡。軸封采用機
概 述
ZA石油化工流程泵為單級單吸懸臂式渦殼泵,產品執行標準API610,VDMA24297(輕/中型),泵體為腳支撐,單吸葉輪,軸向吸入,徑向排出。軸向力采用前后口環及平衡孔進行水力平衡。軸封采用機械密封可采用單端面或雙端面平衡型集裝式,也可以采用填料密封。機械密封并配有冷卻、沖洗或密封液系統,密封管路系統按API規范設計。吸入與排出法蘭可按GB、DIN、ANSI標準設計。
特 點
ZA型石油化工流程泵為單級單吸懸臂式后開門的結構,所以在檢修泵時不需拆卸吸入和排出管路,拆開泵蓋后即可將懸架連同轉子部件一起從泵體中抽出,所以檢修工作十分方便。葉輪的后蓋板上有密封環,基本上能平衡軸向力,殘余的不平衡力由推力軸承承受。軸承為油潤滑的球軸承,油環提油而且能自動控制油位,當工作溫度低于250℃時,懸架無需冷卻,工作溫度高于250℃~450℃時,懸架用風冷或水冷。根據不同的情況,部分泵為雙蝸殼結構,其余為單蝸殼。軸封可采用填料密封,也可采用單端面或雙端面機械密封,并配有冷卻、沖洗或接密封液的系統。

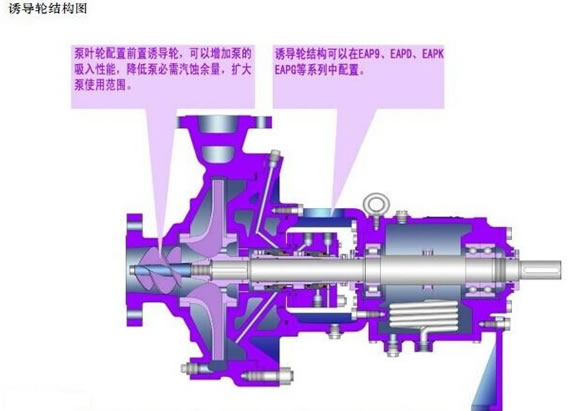

ZA系列化工流程泵完全執行API610(美國石油學會離心泵規范)標準,效率高,抗汽蝕性能好+加誘導輪后NPSHr比同類泵能降低1m,能夠滿足工業流程、化學工業、石化、烴類加工、各種水處理及加壓工藝中的要求,可靠性、可用性和易維護性較好。ZA系列泵泵體為腳支撐,可以承受來自外界載荷直接傳給基礎。軸承潤滑方式為稀油潤滑,由恒位油杯控制,充分保證軸承在良好潤滑狀態下工作,使軸承具有很好的使用壽命。葉輪為閉式設計,而且根據小推力平衡載荷的要求進行推力平衡和動平衡,由平衡孔平衡軸向力,殘余軸向力由向心推力球軸承平衡。根據使用介質情況,采用PLAN多種機械密封的沖洗和冷卻方式,對機械密封進行沖洗和冷卻,可以有效防止密封腔內介質接近臨界汽化溫度產生汽化后,對密封面的損壞。軸承選用向心推力球軸承、圓柱滾子軸承和角接觸球軸承,分別配有輕軸和重軸,以滿足不同載荷的需要。ZA系列泵60多種型號只需8種軸承架,通用性強、標準程度高,結構緊湊合理,外觀質量好。聯軸器為可分裝式膜片帶加鍛撓性聯軸器,維修時無須拆卸管路和電機,可自由拆卸軸承架、軸、密封箱體、葉輪組件等。泵過流部份材質為304、304L、316L、CD4MCu、904L、哈氏合金、鈦合金等多種材質,軸為3Cr13、40Cr、24CrMoV等材質,鋼性強,經固溶處理后加工,耐高溫和低溫性能較好。泵入口法蘭水平吸入,出口法蘭垂直向上。從電機端看,泵軸順時針旋轉。
性能范圍
流量Q可達2600m3/h;
揚程H可達250m;
工作壓力P可達2.5MPa;
工作溫度T-80℃~+450℃;
口徑φ25~400mm;
轉速:1450-2900r/min;
泵過流部件材料采用不銹鋼材質:304、304L、316、316L、CD-4MCu、904、904L、哈氏合金等。
型號意義
例如:ZA50-315
ZA——石油化工流程泵
50——泵排出口直徑50(mm)
315——葉輪名義直徑315(mm)
產品用途
ZA型石油化工流程泵適合于輸送清潔的或含少量顆粒的、低溫的或高溫的液體;適合于輸送中性的或有腐蝕性的液體,其中包括各種溫度和濃度的氫氧化鈉和碳酸鈉等堿性溶液、各種鹽溶液、各種酸溶液和鹽溶液、各種液態石油化工產品、有機化合物以及其它有腐蝕性的原料和產品。ZA型石油化工流程泵主要用于煉油廠、石化工業、煤加工工業和低溫工程、造紙業、制糖業和海水淡化工程等。
性能參數
型號 | 流量Q | 揚程H | 轉速 | 軸功率 | 電機功率 | 效率 | 必需汽蝕余量 | 葉輪直徑 | |
m3/h | L/s | kw | |||||||
ZA25-200 | 11.5 | 3.2 | 49 | 2950 | 3.8 | 5.5 | 42 | 1.6 | 209 |
5.8 | 1.6 | 12 | 1475 | 0.55 | 1.1 | 38 | 1.2 | 209 | |
ZA40-160 | 28 | 7.8 | 33 | 2950 | 3 | 5.5 | 62 | 3 | 169 |
14 | 3.9 | 8 | 1475 | 0.53 | 1.1 | 59 | 0.8 | 169 | |
ZA40-200 | 29 | 8.2 | 53 | 2950 | 7.5 | 11 | 58 | 2.2 | 209 |
14.5 | 4.1 | 13 | 1475 | 1.1 | 1.5 | 55 | 0.8 | 209 | |
ZA40-250 | 32 | 8.9 | 78 | 2950 | 13.5 | 18.5 | 53 | 2.2 | 259 |
16 | 4.5 | 19.5 | 1475 | 1.8 | 3 | 43.5 | 0.75 | 259 | |
ZA40-315 | 42 | 11.5 | 115 | 2950 | 30 | 37 | 46 | 1.25 | 324 |
21 | 5.8 | 29 | 1475 | 4.5 | 5.5 | 42 | 0.50 | 324 | |
ZA50-160 | 50 | 14 | 34 | 2950 | 7.0 | 11 | 71 | 2.40 | 169 |
25 | 7 | 8.4 | 1475 | 0.87 | 1.5 | 69 | 0.75 | 169 | |
ZA50-200 | 62 | 17 | 52 | 2950 | 13.5 | 18.5 | 68 | 2.6 | 209 |
31 | 8.5 | 13 | 1475 | 1.7 | 3 | 65.5 | 0.75 | 209 | |
ZA50-250 | 70 | 19.4 | 82 | 2950 | 24 | 30 | 65 | 2.4 | 259 |
35 | 9.7 | 20 | 1475 | 3.2 | 4 | 62.5 | 0.7 | 259 | |
ZA50-315 | 87 | 24.4 | 115 | 2950 | 50 | 55 | 56 | 2.2 | 324 |
44 | 12.2 | 28 | 1475 | 6.5 | 11 | 53 | 0.5 | 324 | |
ZA50-400 | 82 | 23.6 | 194 | 2950 | 92 | 110 | 48 | 2.0 | 409 |
41 | 11.8 | 48 | 1475 | 12.7 | 15 | 45 | 0.5 | 409 | |
ZA80-160 | 94 | 26.5 | 32 | 2950 | 11 | 15 | 78 | 3 | 169 |
47 | 13.3 | 8 | 1475 | 1.5 | 2.2 | 72 | 1.4 | 169 | |
ZA80-200 | 103 | 28.5 | 54 | 2950 | 20 | 30 | 76 | 3.2 | 209 |
51 | 14.6 | 13.5 | 1475 | 2.5 | 4 | 74 | 0.8 | 209 | |
ZA80-250 | 127 | 35 | 82 | 2950 | 35 | 45 | 74 | 4 | 259 |
64 | 17.5 | 20 | 1475 | 5.4 | 7.5 | 72 | 1.3 | 259 | |
ZA80-315 | 141 | 39 | 127 | 2950 | 76 | 90 | 69 | 4 | 324 |
70 | 19.5 | 33 | 1475 | 10 | 15 | 66.5 | 1 | 324 | |
ZA80-400 | 171 | 47.5 | 187 | 2950 | 142 | 160 | 61 | 3.5 | 409 |
85 | 23.8 | 46 | 1475 | 19 | 22 | 58 | 0.8 | 409 | |
ZA100-160 | 162 | 44.2 | 29 | 2950 | 16.5 | 22 | 81 | 5 | 169 |
81 | 22.1 | 7.2 | 1475 | 2.2 | 3 | 79.5 | 1.4 | 169 | |
ZA100-200 | 193 | 53.1 | 50 | 2950 | 35 | 45 | 81 | 3.5 | 209 |
95 | 26.5 | 12.5 | 1475 | 3.5 | 5.5 | 79.5 | 1 | 209 | |
ZA100-250 | 230 | 65 | 79 | 2950 | 62 | 75 | 81 | 4 | 259 |
115 | 32.5 | 20 | 1475 | 8 | 11 | 79.5 | 1 | 259 | |
ZA100-315 | 250 | 70 | 126 | 2950 | 120 | 132 | 75 | 3.6 | 324 |
125 | 35 | 31.0 | 1475 | 15 | 18.5 | 73 | 1 | 324 | |
ZA100-400 | 300 | 83 | 194 | 2950 | 225 | - | 72 | 5.5 | 409 |
150 | 41.5 | 48 | 1475 | 27 | 37 | 70 | 1.4 | 409 | |
ZA100-500 | 180 | 50.5 | 75 | 1475 | 50 | 75 | 70 | 1.5 | 514 |
ZA150-200 | 320 | 88 | 44 | 2950 | 45 | 55 | 83.5 | 6 | 209 |
160 | 44 | 11 | 1475 | 6 | 7.5 | 82 | 1.7 | 209 | |
ZA150-250 | 390 | 108 | 74 | 2950 | 92 | 110 | 82 | 5.1 | 259 |
195 | 54 | 18.5 | 1475 | 12.5 | 15 | 80.5 | 1.7 | 259 | |
ZA150-315 | 442 | 123 | 125 | 2950 | 200 | 87.5 | 6 | 324 | |
220 | 61.5 | 32.5 | 1475 | 26 | 30 | 81 | 1.7 | 324 | |
ZA150-400 | 260 | 72 | 51 | 1475 | 47 | 55 | 77 | 1.8 | 409 |
ZA150-500 | 300 | 84 | 77 | 1475 | 87 | 110 | 74 | 2 | 514 |
ZA150-560 | 335 | 91 | 104 | 1475 | 132 | 160 | 74.5 | 2.4 | 578 |
ZA150-630 | 360 | 99 | 115 | 1475 | 192 | - | 63 | 8 | 648 |
ZA200-250 | 610 | 170 | 72 | 2950 | 140 | 160 | 84.5 | 9 | 259 |
305 | 85 | 17.5 | 1450 | 18 | 22 | 83.5 | 2.2 | 259 | |
ZA200-315 | 350 | 98 | 30 | 1450 | 35 | 45 | 84.5 | 2 | 324 |
ZA200-400 | 426 | 118 | 50 | 1450 | 73 | 90 | 90 | 3.2 | 409 |
ZA200-500 | 495 | 137 | 84 | 1450 | 150 | - | 81 | 2.8 | 514 |
ZA200-560 | 540 | 154 | 105 | 1450 | 208 | - | 79.5 | 3 | 578 |
ZA200-630 | 580 | 160 | 132 | 1450 | 270 | - | 77.5 | 3.2 | 648 |
ZA250-315 | 545 | 155 | 27 | 1450 | 48 | 55 | 86.5 | 2.7 | 324 |
ZA250-400 | 660 | 182 | 49 | 1475 | 107 | 182 | 82.5 | 3.2 | 409 |
ZA250-500 | 800 | 230 | 82 | 1475 | 220 | - | 83 | 5 | 514 |
ZA250-560 | 860 | 240 | 106 | 1475 | 300 | - | 82 | 4.1 | 578 |
ZA250-630 | 855 | 238 | 128 | 1475 | 350 | - | 80.5 | 4.6 | 648 |
ZA300-400 | 1050 | 290 | 48 | 1475 | 160 | - | 87 | 6 | 409 |
ZA300-500 | 1240 | 336 | 78 | 1475 | 320 | - | 88 | 4.7 | 514 |
ZA300-560 | 1340 | 374 | 104 | 1475 | 455 | - | 87 | 5.2 | 578 |
ZA300-630 | 1450 | 405 | 132 | 1475 | 595 | - | 85 | 5.5 | 648 |
ZA400-500 | 1870 | 515 | 74 | 1475 | 450 | - | 88 | 6 | 514 |
ZA400-560 | 2040 | 570 | 98 | 1475 | 610 | - | 88 | 7.6 | 578 |
ZA400-630 | 2390 | 670 | 125 | 1475 | 950 | - | 88 | 8.0 | 648 |
