概 述

ISW臥式直聯不銹鋼離心泵采用先進的水力模型，根據ISW臥式直聯不銹鋼離心泵之性能參數和臥式離心泵的獨特結構組合設計，并嚴格按照國際iso2858進行設計制造，該單級單吸離心泵軸封選用硬質合金機械密封裝置，具有高效節能、性能可靠、安裝使用方便等特點。

特 點

1、單級離心泵運行平穩：泵軸的同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。

2、單級單吸離心泵滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。

3、單級單吸離心泵噪音低：兩個低噪音的軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。

4、單級單吸離心泵故障率低：結構簡單合理，關鍵部分采用國際品質配套，整機無故障工作時間大大提高。

5、ISW水泵維修方便：更換密封、軸承、簡易方便。

6、單級單吸離心泵占地更省：出口可向左、向右、向上三個方向，便管道布置安裝，節省空間。

用 途

1、ISW水泵，供輸送清水及物理化學性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度t≤80℃。

2、ISWR熱水離心泵廣泛適用于：冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，iswr型使用溫度t≤120℃。

3、ISWH型臥式化工管道泵，供輸送不含固體顆粒，具有腐蝕性、粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～+120℃。

4、ISWB型臥式防爆離心油泵，供輸送汽油、煤油、柴油等油類產品或易燃、易爆液體，被輸送介質溫度為-20～ +120℃。

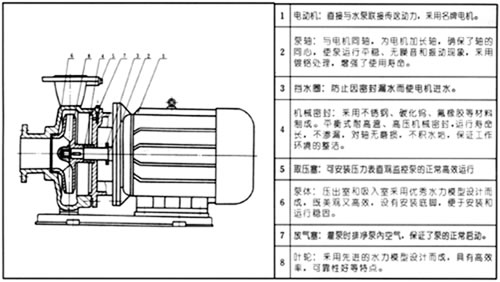

結構簡圖

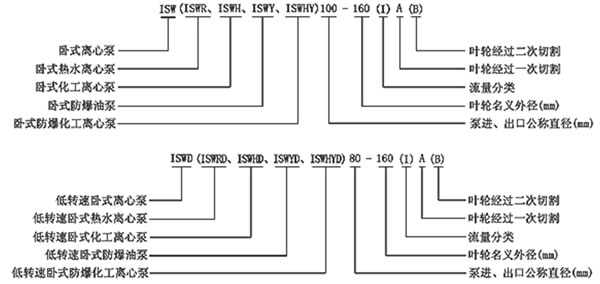

ISW臥式離心泵型號意義

ISW臥式離心泵特別說明

7.5KW以下單級單吸離心泵可配隔震墊直接安裝在基礎上。

7.5KW以上單級單吸離心泵可與澆鑄基礎直接安裝，亦可采用我單位IS聯接板配合隔震器安裝、隔震器的安裝方法同ISG泵配套的隔震器的尺寸，與ISG系列中相同規格水泵的隔震器尺寸相同。

安裝說明

1、單級單吸離心泵安裝前應檢查機組緊固件有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉輪和泵體。

2、單級單吸離心泵安裝時管道重量不應加在水泵上，以免使泵變形。

3、單級單吸離心泵安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。

4、單級單吸離心泵為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，增長水泵的使用壽命。

5、單級單吸離心泵安裝后撥動泵軸，葉輪應無磨擦聲或卡死現象，否則應將泵拆開檢查原因。

6、單級單吸離心泵分硬性聯接安裝和柔性聯接安裝兩種(見聯接方式)。

工作條件

1、單級單吸離心泵吸入壓力≤1.0MPa，或泵系統高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤

1.6MPa、泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于

1.6MPa時應在訂貨時另行提出。以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

2、單級單吸離心泵環境溫度<40℃，相對濕度<95%。

3、單級單吸離心泵所輸送介質中固本顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm。

注：ISW臥式離心泵如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)注明，以便廠家采用耐磨式機械密封。
