概 述

IMC-LG型系列耐高溫保溫型磁力驅動泵,在泵的連接體上裝有外冷卻隔套外磁風冷裝置,另外帶有自身循環冷卻及保溫的回流設計,該泵的使用溫度可達到≤380℃以下,如泵體保溫帶有列管的泵蓋再通入蒸汽,由于蒸汽的作用,使易結晶的液體始終處于液態,通過列管導入滑動軸承和內磁鋼,使滑動軸承的壽命大大提高,為耐高溫,易結晶,如苯酐、硫磺等液體的輸送克服了困難。

技術特點、結構與原理

1全密封,無軸封,無泄漏,無污染;

2.工業流體自冷卻潤滑傳動部件,不需要額外管路系統;獨特的潤滑和冷卻回路,保證軸承有良好的冷卻和潤滑。

3整臺泵只需1-2個密封墊圈,確保了安全性;

4泵的外形安裝尺寸符合SO2858,泵的性能符合|SO5199或GB「T5656-1994標準;

5軸承座采用散熱裝置,如不需軸承座時無需更換配件,直接可改直聯裝

型號意義

IMC65-50-160-G

IMC 代表磁力泵與電機分離式

65 代表泵吸入口直徑

50 代表泵吐出口直徑

160 代表葉輪名義直徑

LG 代表高溫保溫型(≥100℃≤380℃)

應用領域

其典型流體為:酸類、烴類、石油化學品類、傳熱流體類、堿類、醇及乙二醇類、溶劑類、鹽類、苯酐、硫磺、鹵化物類、高粘度流體類等。

產品廣泛的應用于油田、煉油、石油化工、化學制品、化肥、核電、冶金、食品、制藥

等工業系統中。

磁力力傳動的基本原理

磁傳動部分由內磁轉子、外磁轉子和隔離套組成;隔離套將內磁轉子及介質與外磁轉子隔絕,外磁轉子由電機傳動,轉動時利用磁耦合特性帶動內磁轉子旋轉,完成非接觸的力矩傳遞,達到傳動泵的目前的。磁傳動泵有別于其他機械密封泵,無動密封,只有靜密封,從根本上解決了流程中機械密封泵跑、冒、滴、漏問題、做到了完全無泄漏。

磁力泵結構簡單緊湊,采用了獨特的自潤滑及冷卻回路,一部分工藝液體知潤滑及冷卻傳動部件,省去了機械密封泵所需的冷卻、沖洗、急冷等繁雜的管路系統。設計入口壓力*大可至25MPa,機械密封泵很難做到這一點。

磁力泵運行可靠、噪音低、無泄漏、工藝現場清潔安全,是真正意義上的工業環保產品。

普通密封泵比較

優點:

全封閉、無泄漏

縮短了操作人員與有毒、有害介質的接觸時間。

防毒、防爆、保證安全生產。

運轉可靠,使用壽命長。

運轉平穩,振動小,噪音低。

大修周期長,節省費用。

磁力驅動裝置(磁力耦合器)結構先進。

價格低。

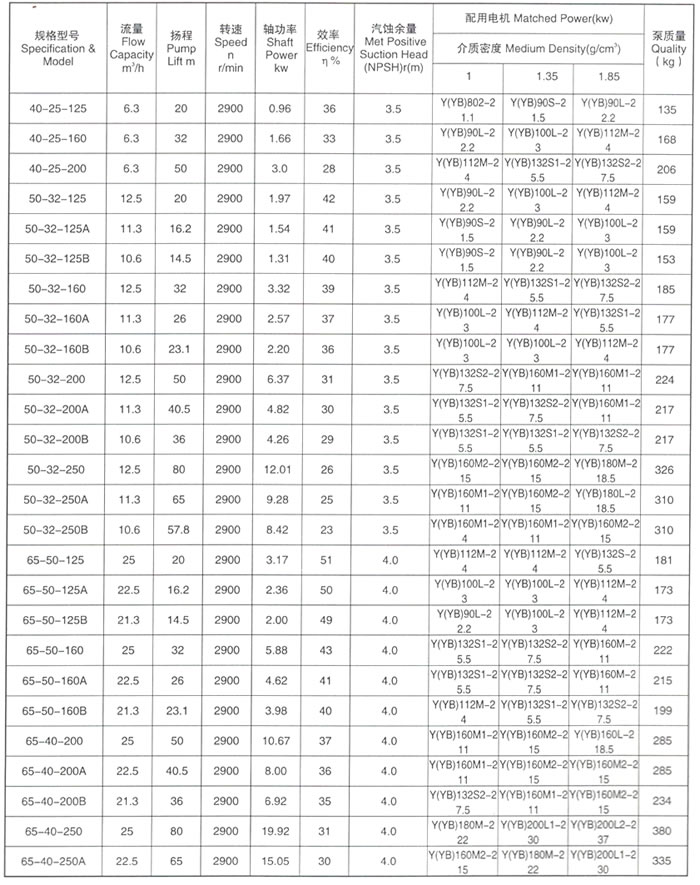

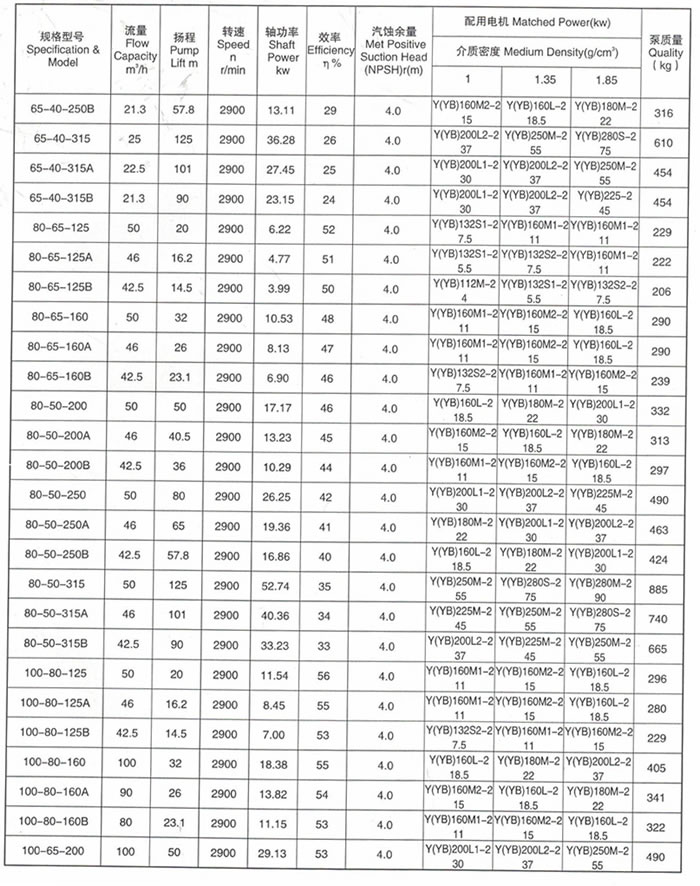

技術性能表

具體泵參數配置及價格優勢請來電咨詢，我公司將竭誠為您服務。
