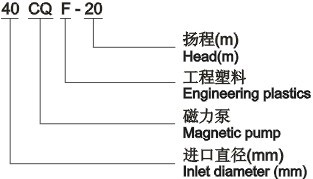

■ CQF工程塑料磁力泵類型含義：

■ CQF工程塑料磁力泵首要特點：

CQF型工程塑料磁力泵以靜密封替代動密封，使泵的過流部件處于徹底密封狀況，徹底解決了其它泵的機械密封無法防止的跑，冒，滴之蔽病，磁力泵選用耐腐蝕，鋼玉陶磁，增強聚丙稀作為制造資料，因此它具有杰出的抗腐蝕功能，并可以使實運送介質免受污染。

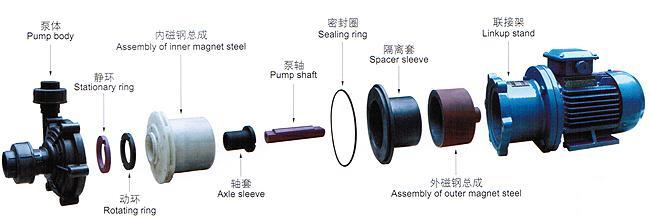

■ CQF工程塑料磁力泵結構爆破圖：

注：1、泵 體：增強聚丙稀; 2、靜 環：碳化硅或氧化鋁陶瓷;3、動 環：填充F4;4、葉 輪：增強聚丙稀;5、密封圈：氟橡膠;6、隔 板：增強聚丙稀;7、阻隔套：增強聚丙稀;8、外磁：HT200+永磁體;9、轉子：增強聚丙稀+永磁體;10、主軸：碳化硅或氧化鋁陶瓷;11 軸承：填充F4;12、支架：HT200

■ CQF工程塑料磁力泵結構圖：

■ CQF工程塑料磁力泵作業原理：

CQF型工程塑料磁力驅動離心泵(簡稱工程塑料磁力泵)，一般由電動機，磁力偶合器和工程塑料離心泵構成。其首要特點是運用磁力偶合器傳遞動力，徹底無泄漏，當電動機股動磁力偶合器的外磁鋼旋轉時，磁力線穿過間隙和阻隔套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械觸摸地傳遞扭矩。在泵軸的動力輸入端，因為液體被封閉在停止的阻隔套內，沒有動密封因此徹底無泄漏。CQ系列磁力泵型式及基本參數契合JB/TQ786-89《小型磁力驅動離心泵型式與基本參數》規范和《小型磁力驅動離心泵三個規范的補充規定》。

■ CQF工程塑料磁力泵功能參數：

■ CQF工程塑料磁力泵首要資料耐腐蝕功能(供參閱)

符號說明：V -. V -杰出，0-可用.但腐蝕顯著X -腐蝕嚴峻，不適用。

■ CQF工程塑料磁力泵裝置與運用：

一、磁力泵應水平裝置，不宜豎立，塑料泵不得接受管路分量，關于特殊筆直裝置的場合，電機必須朝上。

二、當抽吸液面高于泵軸心線時，起動前翻開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配底閥。

三、泵運用前應進行檢查，電機風葉滾動要靈敏，無卡住及反常聲響，各緊固件要緊固。

四、查電機旋轉方向是不是與磁力泵轉向符號一致。

五、電機發動后,緩慢翻開排出閥,待泵進入正常作業狀況后,再將排出閥調到所需開度。

六、泵停止作業前,應先封閉排出閥門,然后封閉吸入管閥門。

■ CQF工程塑料磁力泵運用注意事項：

一、因磁力泵軸承的冷卻和光滑是靠被運送的介質，所以禁止空工作，一起防止在作業中途停電后再發動時所形成載時空載工作。

二、當抽吸液面高于泵軸心線時，起動前翻開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配底閥

三、泵運用中環境應小于40℃、電機溫升不得超越75℃。

四、被運送的介質及其溫度應在泵材答應范圍內。工程塑料磁力泵的運用溫度<60℃，金屬泵的運用溫度小于100℃，運送吸入壓力不大

于0.2MPa，*大作業壓力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬顆料和纖維的液體。

五、關于運送液為易沉積結晶的介質，運用后應及時清潔，排凈泵內積液。

六、磁力泵運轉500小時后，應拆軸承和端面動環的磨損狀況若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1.5~2mm時，應更

換軸承和軸向動環。
