CQB-F型襯氟磁力泵

概述CQB-F型襯氟磁力泵是應用現代磁力學原理，利用永磁體實現無接觸間接傳動的一種化工流程泵。當電機帶動外轉子(即外磁鋼)總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子(即內磁鋼)總成和葉輪同

在線咨詢

產品介紹

概述

CQB-F型襯氟磁力泵是應用現代磁力學原理，利用永磁體實現無接觸間接傳動的一種化工流程泵。當電機帶動外轉子(即外磁鋼)總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子(即內磁鋼)總成和葉輪同步旋轉，介質完全封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，徹底解決了機械傳動泵的軸封泄漏，是全密封、無泄漏、無污染的新型工業泵。CQF型磁力泵是化工流程中杜絕跑、冒、滴、漏現象，消除環境污染，創造"無泄漏車間"、"無泄漏工廠"，實現安全、文明生產的理想用泵。

用途：本產品廣泛適用于，石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業。使用溫度：-20--100。

設計特點

防漏設計與工作原理

取消了軸封，利用磁力偶合間接驅動，完全消除了滴漏的煩惱，不污染使用場地。

由于泵的過流部分選用"氟塑料合金"制造。可連續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。

驅動裝置采用主動永磁體聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動葉輪旋轉。結構緊湊，安全節能。

堅固耐用的泵體結構

雖然接觸液體部分是氟塑料，但泵體殼是金屬材料，故泵體足以承受管道的重量及機械性的沖擊。

型號意義

例如：CQB50-32-160F

CQB-磁力驅動離心泵

50-吸入口直徑

32-排出口直徑

160-葉輪名義直徑

F-氟塑料

型號及技術數據

型號	流量 (m3/h)	揚程 (m)	電機功率 (KW)	轉速 (r/min)	口徑		電壓 (V)
型號	流量 (m3/h)	揚程 (m)	電機功率 (KW)	轉速 (r/min)	進口	出口	電壓 (V)
CQB15-10-85F	1.8	8	0.12	2900	15	10	220/380
CQB15-15-65F	0.8	3.2	0.18	2900	15	15	220/380
CQB20-15-75F	1.6	7	0.18	2900	20	15	220/380
CQB20-15-105F	3	12	0.37	2900	20	15	220/380
CQB25-20-100F	2.5	10.5	0.37	2900	25	20	220/380
CQB32-20-110F	5.5	12.5	0.55	2900	32	20	380
CQB32-20-125F	3.6	20	0.75	2900	32	20	380
CQB32-20-150F	3.6	25	2.2	2900	32	20	380
CQB32-20-160F	3.6	32	2.2	2900	32	20	380
CQB32-20-200F	3.2	50	4	2900	32	20	380
CQB32-25-125F	3.2	20	0.75	2900	32	25	380
CQB32-25-145F	3.2	25	0.75	2900	32	25	380
CQB40-25-120F	6.3	15	0.75	2900	40	25	380
CQB40-25-125F	6.3	20	1.1	2900	40	25	380
CQB40-25-150F	6.3	25	3	2900	40	25	380
CQB40-25-160F	6.3	32	3	2900	40	25	380
CQB40-25-200F	6.3	50	5.5	2900	40	25	380
CQB40-25-250F	6.3	80	11	2900	40	25	380
CQB40-32-115F	6.3	15	0.75	2900	40	32	380
CQB40-32-145F	6.3	25	1.5	2900	40	32	380
CQB40-32-160F	6.3	32	2.2	2900	40	32	380
CQB40-40-100F	6	11	0.55	2900	40	40	380
CQB40-40-125F	6.5	17.5	1.1	2900	40	40	380
CQB50-32-125F	12.5	20	1.5	2900	50	32	380
CQB50-32-150F	12.5	25	4	2900	50	32	380
CQB50-32-160F	12.5	32	4	2900	50	32	380
CQB50-32-200F	12.5	50	7.5	2900	50	32	380
CQB50-32-250F	12.5	80	15	2900	50	32	380
CQB50-40-125F	12.5	20	2.2	2900	50	40	380
CQB50-40-160F	12.5	32	3	2900	50	40	380
CQB65-50-125F	25	20	3/4	2900	65	50	380
CQB65-50-150F	20	25	4	2900	65	50	380
CQB65-50-160FA	17.5	32	4	2900	65	50	380
CQB65-50-160F	25	32	5.5	2900	65	50	380
CQB65-50-180F	20	38	5.5	2900	65	50	380
CQB65-40-200F	25	50	11	2900	65	40	380
CQB65-40-250F	25	80	18.5	2900	65	40	380
CQB80-65-125F	50	20	7.5	2900	80	65	380
CQB80-65-160F	50	32	11	2900	80	65	380
CQB80-50-200F	50	50	15/18.5	2900	80	50	380
CQB80-50-250F	50	80	37	2900	80	50	380
CQB100-80-125F	100	20	15	2900	100	80	380
CQB100-80-160F	100	32	18.5	2900	100	80	380
CQB100-65-200F	100	50	30	2900	100	65	380
CQB100-65-250F	100	80	45	2900	100	65	380
除CQB15-15-65F、CQB20-15-75F外其他各型號380V電壓皆可配防爆電機

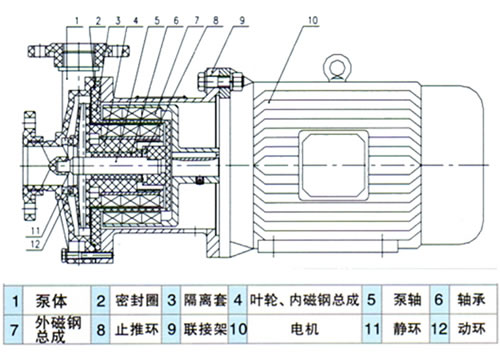

結構圖
