一、I-1B型濃漿泵產品概述:I-1B系列濃漿泵是單螺桿式容積泵,該泵利用偏心單螺旋的螺桿在雙螺旋襯套內的轉動,使?jié)鉂{液沿螺旋槽由吸入口推移至排出口,實現泵的輸送功能。二、I-1B型濃漿泵產品特點:1
一、I-1B型濃漿泵產品概述:
I-1B系列濃漿泵是單螺桿式容積泵,該泵利用偏心單螺旋的螺桿在雙螺旋襯套內的轉動,使?jié)鉂{液沿螺旋槽由吸入口推移至排出口,實現泵的輸送功能。
二、I-1B型濃漿泵產品特點:
1. 可輸送高濃度高粘度<10000PaS及含有顆粒的懸浮漿液。
2. 輸送液流穩定、無過流、脈動及攪拌、剪切漿液現象。
3. 排出壓力與轉速無關 ,低流量也可保持高的排出壓力。
4. 流量與轉速成正比,通過變速機構或調速電機可實現流量調節。
5. 自吸能力強,不用裝底閥可直接抽吸液體。
6. 泵可逆轉,液體流向由泵的旋轉方向來改變,適用于管道需反正向沖洗的場合。
7. 運轉平穩、振動、噪聲小。
8. 結構簡單、拆裝維修方便。
本泵廣泛就應用于化工、制藥、釀造、造紙、食品等單位。
三、I-1B型濃漿泵結構材質形式:
I-1BB型:殼體鑄件,傳動件(主軸、螺桿和繞軸)為2Cr13不銹鋼制造,適用于一般中性濃漿液輸送,一般微酸、堿漿液輸送。
I-1BF型:傳動件和接觸漿液的泵殼均由不銹鋼制造,適用于食品、制藥、及腐蝕性漿液的輸送。
橡膠襯套有一般耐磨橡膠、食品用橡膠和耐油橡膠供用戶選擇。
傳動方式有電機與泵軸直接傳動,電機經減速機與泵直接傳動和電機經三角皮帶輪與泵軸傳動式。
配用電動機有一般封閉式,防爆式和電磁調速式電機并配無級變速機,齒輪減速機供用戶選購。
(材質、不銹鋼、鑄鐵)
四、I-1B型濃漿泵技術參數:
流量:1.5-38m3/h;
揚程:30-80m;
功率:1.1-15kw;
轉速:960r/min;
溫度:0-100℃;
口徑:25-150mm。
五、I-1B型濃漿泵性能參數表:
型 號 | 理論流量 QMPa (m3/h) | 流量 ( T/時) | 揚程 (m) | 吸程 (m) | 進出口徑 | 轉速 (r/min) | 配用電機 (K/w) | 工作壓力 (kg/cm2) |
老型I-1B1寸 | 1.8 | 1.1 | 30 | 2 | 25 | 960 | 2.2 | 3 |
I-1B1寸 | 2.39 | 1.5 | 50 | 2 | 25 | 960 | 1.1 | 5 |
老型I-1B1.5寸 | 4.8 | 3 | 80 | 2 | 40 | 960 | 3 | 8 |
I-1B1.5寸 | 5.2 | 3.2 | 80 | 3 | 40 | 960 | 2.2 | 8 |
I-1B2寸 | 8.85 | 5.6 | 80 | 3 | 50 | 960 | 3 | 8 |
I-1B2.5寸 | 10.6 | 6.5 | 60 | 3 | 65 | 960 | 3 | 6 |
老型I-1B3寸 | 15 | 10 | 60 | 3 | 75 | 960 | 7.5 | 6 |
I-1B3寸 | 18.1 | 12 | 60 | 3 | 75 | 960 | 5.5 | 6 |
I-1B4寸 | 24 | 16 | 60 | 3 | 100 | 960 | 7.5 | 6 |
I-1B5寸 | 36 | 25 | 60 | 3 | 125 | 960 | 11 | 6 |
老型I-1B5寸 | 27 | 19 | 60 | 3 | 125 | 960 | 11 | 6 |
I-1B6寸 | 38 | 30 | 60 | 3 | 150 | 960 | 15 | 6 |

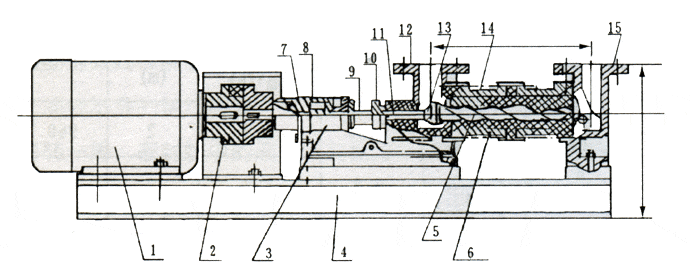

I-1B型濃漿泵結構圖說明
1、電機2、聯軸器3、軸承體4、電機機座5、螺桿軸6、橡膠套7、銷帽8、軸承9、空心軸10、填料壓蓋11、繞軸12、三通泵體13、銷帽14、直筒15、進口

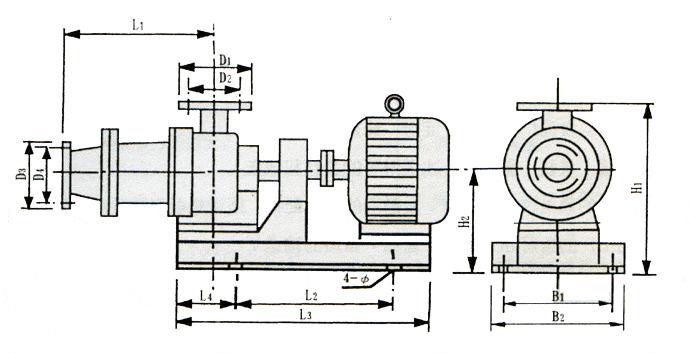

I-1B型濃漿泵外形安裝尺寸圖:

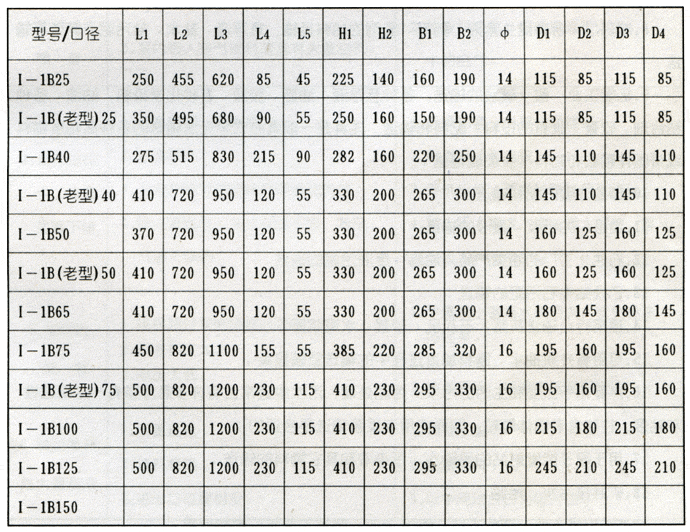

I-1B型濃漿泵外形安裝尺寸表:
1、環境保護:工業污水、生活污水、含有固體顆粒及短纖維的污泥濁水的輸送,特別適用于油水分離器、板框壓濾機等設備;
2、船舶工業:輪低清洗、油水、油渣、油污水等污水介質的輸送;
3、石油工業:輸送原油、原油與水的混合物、煤田氣和水的混合物、往地層內灌注聚合物等等,從而降低了機械采油、采煤田氣的成本,增加了油口采收率;
4、醫藥、日化:粘稠漿、乳化液、各種軟膏化裝品的輸送;
5、食品罐頭工業:各種發酵粘稠淀粉、食油、蜂蜜、糖漿、果漿、奶油、魚靡肉糜以及其下腳料的輸送;
6、釀造工業:各種發酵粘稠液、濃酒糟、糧食制品渣、各種醬類、漿類和含有快狀固體物的粘液等;
7、建筑工業:水泥沙漿、石灰漿、涂料及其它糊狀體的噴涂與輸送;
8、采礦工業:礦井內的含固體顆粒的地下水和污漿水排送到地面;
9、化學工業:各種懸浮液、油脂、各種膠體漿、各種粘合劑;
10、印刷工業:高粘度油墨、墻紙的PVC高分子塑料糊和各種濃度的紙漿、短纖維漿料的輸送;
11、工業鍋爐:電廠、水煤漿的輸送。
