S型單級雙吸離心泵

一、S型單級雙吸離心泵的應用范圍：S型單級雙吸離心泵的零件用不銹鋼板壓制，經激光焊接而成，并有多種牌號的不銹鋼可供選用，因而S型離心泵的用途十分廣泛，主要適用于輸送各種潔凈水及輕腐蝕液體，可用于住宅供

在線咨詢

產品介紹

一、S型單級雙吸離心泵的應用范圍：

S型單級雙吸離心泵的零件用不銹鋼板壓制，經激光焊接而成，并有多種牌號的不銹鋼可供選用，因而S型離心泵的用途十分廣泛，主要適用于輸送各種潔凈水及輕腐蝕液體，可用于住宅供水及增壓、工業鍋爐給水、空調系統循環體會水、水處理和反滲透系統、食品工業、醫藥工業用水等。

二、S型單級雙吸離心泵的工作條件：

流量范圍：0.8m3/h~120 m3/h;

揚程范圍：5.6m~330m;

溫度范圍：-20℃~120℃;

輸送液體種類：各種清潔水及輕腐蝕液體;

離心泵泵腔承壓：≤4.0MPa。

三、S型單級雙吸離心泵的結構特點：

1. 結構緊湊外形美觀，穩定性好，便于安裝。

2. 運行平穩 優化設計的雙吸葉輪使軸向力減小到低限度，且有優異水力性能的葉型，離心泵泵殼內表面及葉輪表面具有抗汽蝕性能。

3. 軸承選用SKF及NSK軸承保證運行平穩，噪音低，使用壽命長。

4. 軸封選用機械密封或填料密封。能保證8000小時運行無泄漏。

5. 離心泵安裝形式裝配時不需調整，可根據現場使用條件。分立式或臥式安裝。

6. 加裝自吸裝置，可實現自動吸水，即不需安裝底閥，不需真空泵，不需倒灌，離心泵可以啟動。

四、S型單級雙吸離心泵的示意圖：

S型單級雙吸離心泵

1.泵體5.雙吸密封環9.填料壓蓋

2.泵蓋6.軸套10.填料

3.葉輪7.聯軸器

4.軸8.聯軸體

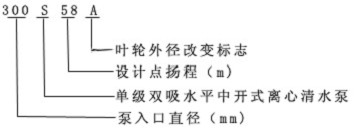

五、S型單級雙吸離心泵的型號意義：

S型單級雙吸離心泵性能參數：

型號	流量(m3/h)	揚程 (m)	必需汽蝕余量	轉速 (r/min)	電機功率(KW)
150S-78	160	78	4.5	2950	55kW
150S-78A	140	60	4.5	2950	45kW
150S-50	160	50	4.5	2950	37kW
150S-50A	140	39	4.5	2950	30kW
150S-50B	133	36	4.5	2950	22kW
200S-95	280	95	5	2950	132kW
200S-95A	268	87	5	2950	110kW
200S-95B	245	72	5	2950	75kW
200S-63	280	63	5	2950	75kW
200S-63A	245	48	5	2950	55kW
200S-42	280	42	5	2950	45kW
200S-42A	245	36	5	2950	37kW
250S-65	485	65	3.8	1450	132kW
250S-65A	420	48	3.8	1450	90kW
250S-39	485	39	3.8	1450	75kW
250S-36A	420	29	3.8	1450	55kW
250S-24	485	24	3.8	1450	45kW
250S-24A	420	20	3.8	1450	37kW
250S-14	485	14	3.8	1450	30kW
250S-14A	420	10	3.8	1450	18.5kW
300S-90	790	90	4.8	1450	315kW
300S-90A	756	78	4.8	1450	280kW
300S-90B	720	67	4.8	1450	220kW
300S-58	790	58	4.8	1450	185kW
300S-58A	735	50	4.8	1450	160kW
300S-58B	685	43	4.8	1450	132kW
300S-32	790	32	4.8	1450	90kW
300S-32A	700	26	4.8	1450	75kW
300S-19	790	19	4.8	1450	55kW
300S-19A	700	15	4.8	1450	45kW
300S-12	790	12	4.8	1450	37kW
350S-125	1260	125	5.5	1450	630kW
350S-125A	1181	112	5.5	1450	560kW
350S-125B	1098	96	5.5	1450	500kW
350S-75	1260	75	5.5	1450	360kW
350S-75A	1170	65	5.5	1450	300kW
350S-75B	1080	55	5.5	1450	225kW
350S-44	1260	44	5.5	1450	220kW
350D-44A	1116	36	5.5	1450	160kW
350S-26	1260	26	5.5	1450	132kW
350S-26A	1130	21	5.5	1450	90kW
350S-16	1260	16	5.5	1450	75kW
350S-16A	1130	12	5.5	1450	55kW
500S-98	2020	98	6	970	780kW
500S-98A	1872	83	6	970	650kW
500S-98B	1746	74	6	970	550kW
500S-59	2020	59	6	970	460kW
500S-59A	1872	49	6	970	380kW
500S-59B	1746	40	6	970	310kW
500S-35	2020	35	6	970	280kW
500S-35A	1746	27	6	970	215kW
500S-22	2020	22	6	970	185kW
500S-22A	1746	17	6	970	132kW
500S-13	2020	13	6	970	110kW
600S-47	3170	47	7.5	970	550kW
600S-32	3170	32	7.5	970	380kW
600S-22	3170	22	7.5	970	250kW
600S-22A	2860	18	7.5	970	185KW
600S32	3170	32	7.5	970	355KW
600S-32A	2850	26	7.5	970	280KW
600S-47	3170	47	6..5	970	560KW
600S-47A	2920	40	6	970	450KW
600S-75	3170	75	6	970	900KW
600S-75A	2950	65	6	970	710KW
600S-75B	2710	55	6	970	560KW
600S-100	3170	100	6	970	1250KW
600S-100A	3000	90	6	970	1120KW
600S-100B	2830	80	6	970	900KW
800S-22	5500	22	7	730	450KW
800S-22	4400	14	5	585	250KW
800S-22A	4830	17	7	730	315KW
800S-22A	3870	11	5	585	185KW
800S-32	5500	32	7	730	630KW
800S-32	4400	20	4.5	585	315KW
800S-32A	4950	26	7	730	450KW
800S-32A	3960	17	4.5	585	250KW
800S-47	5500	47	6.5	730	1000KW
800S-47	4400	30	4.2	585	450KW
800S-47A	5070	40	6.5	730	710KW
800S-47A	4060	25	4.2	585	355KW
800S-76	5500	76	6	730	1600KW
800S-76	4400	49	4.2	585	800KW
800S-76A	5080	65	6	730	1250KW
800S-76A	4070	42	4.2	585	630KW
800S-76B	4680	55	6	730	1000KW
800S-76B	3750	35	4	585	500KW
